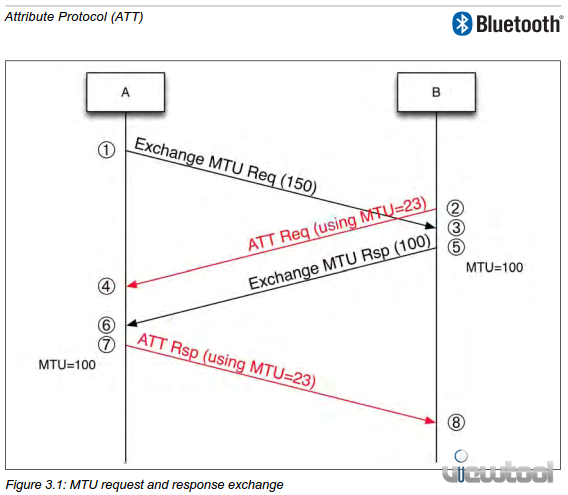

* MTU 交換過程：如下圖

   MTU Exchange.png
  * MTU 兩個命令（“MTU 請求”及“MTU 響應”）詳解如下（見“4”）

2.關鍵字：Hollong BLE 偵聽儀，低功耗藍牙嗅探器, BLE 分析儀，BLE 數據抓取
  Keyword: Hollong BLE Sniffer, BLE Data Analyzer，BLE Capture

3.抓取數據包的準備工作
  * 硬件：一個BLE設備（從設備）及對應的主設備（如智能手機里面的相關應用程序，或者通用BLE 工具軟件）；
           一臺HOLLONG BLE SNIFFER （Hollong BLE 偵聽儀）
  * 軟件：Hollong 藍牙4.0/4.1 BLE協議監控分析儀 軟件， 使用本軟件可以打開本文中的數據包附件，進而可以更加方便及更加全面地了解更多細節（包括最全面的數據及數據解析）
        下載鏈接：
       http://www.viewtool.com/index.ph ... hollong-4-0-4-1-ble

4. MTU 請求（REQEUST）

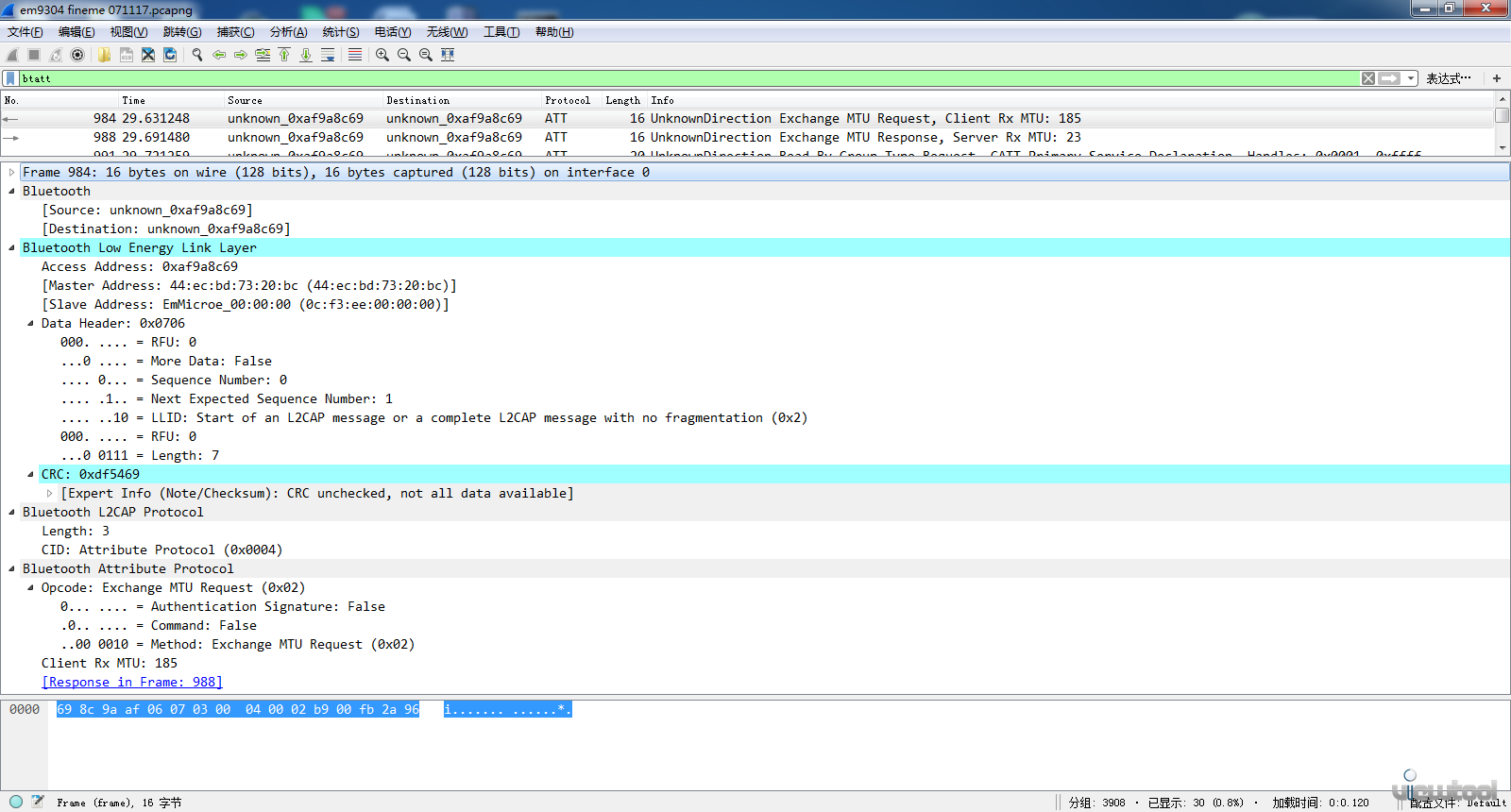

   完整數據（以下關注藍色標注部分）

    MTU request complete.png

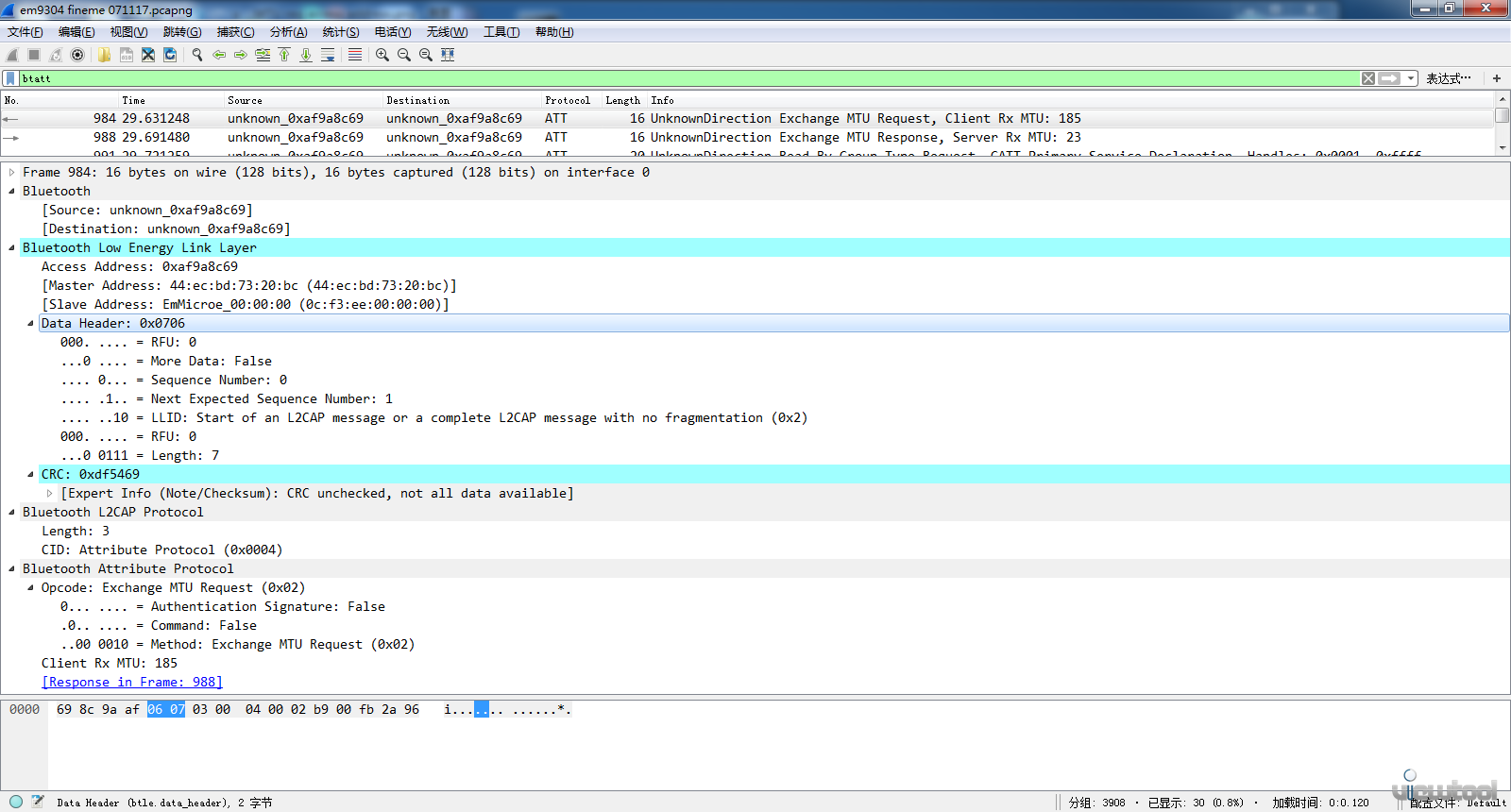

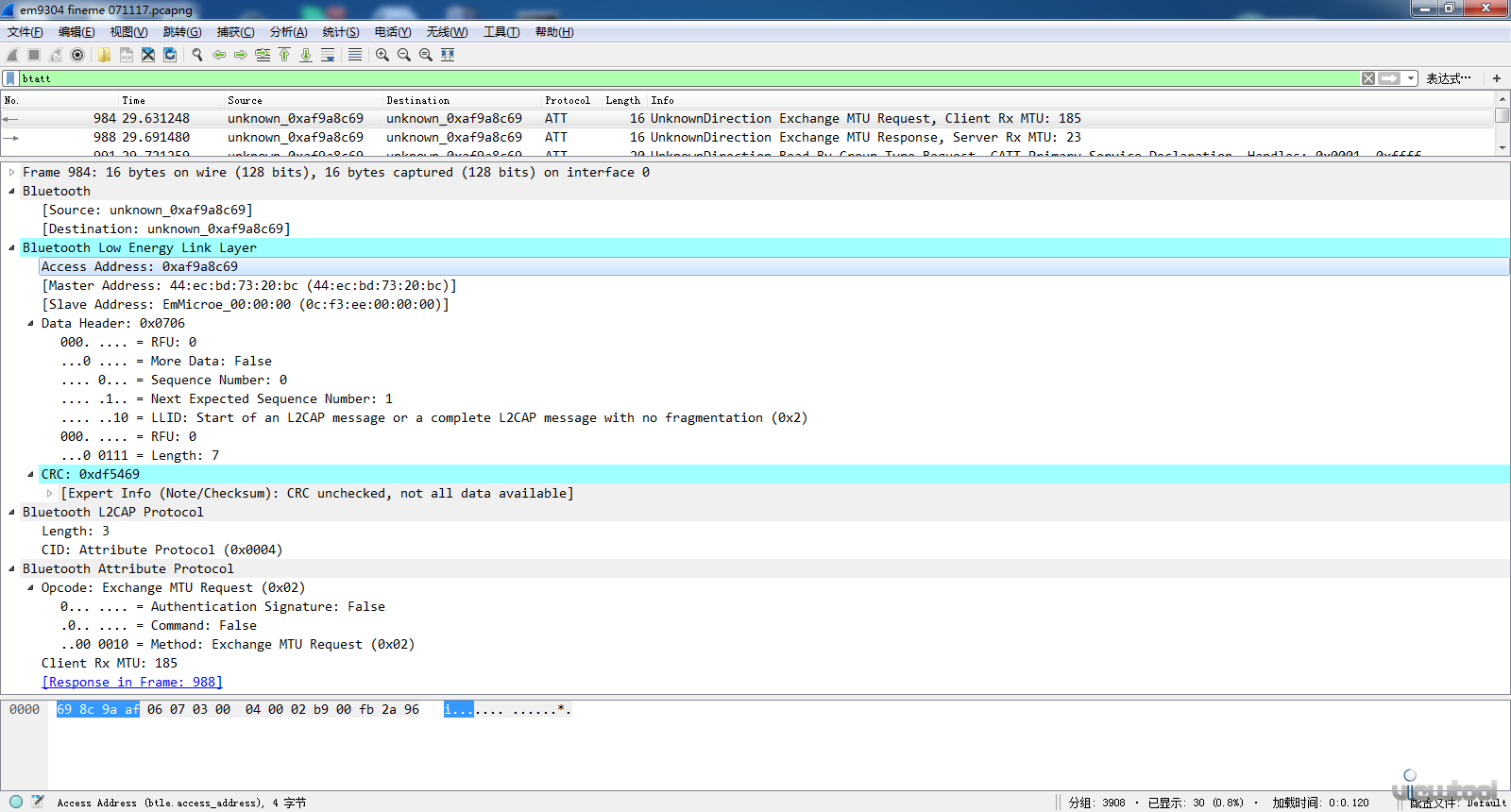

    1)  存取地址
    Access Address: 0xaf9a8c69
    固定為4個字節，其值由連接請求數據包指定（詳見“一分鐘讀懂低功耗藍牙連接數據包”）

     MTU req access address.png

   2) 頭信息
　Data Header: 0x0706    000. .... = RFU: 0
    ...0 .... = More Data: False
    .... 0... = Sequence Number: 0
    .... .1.. = Next Expected Sequence Number: 1
    .... ..10 = LLID: Start of an L2CAP message or a complete L2CAP message with no fragmentation (0x2)
    000. .... = RFU: 0
    ...0 0111 = Length: 7

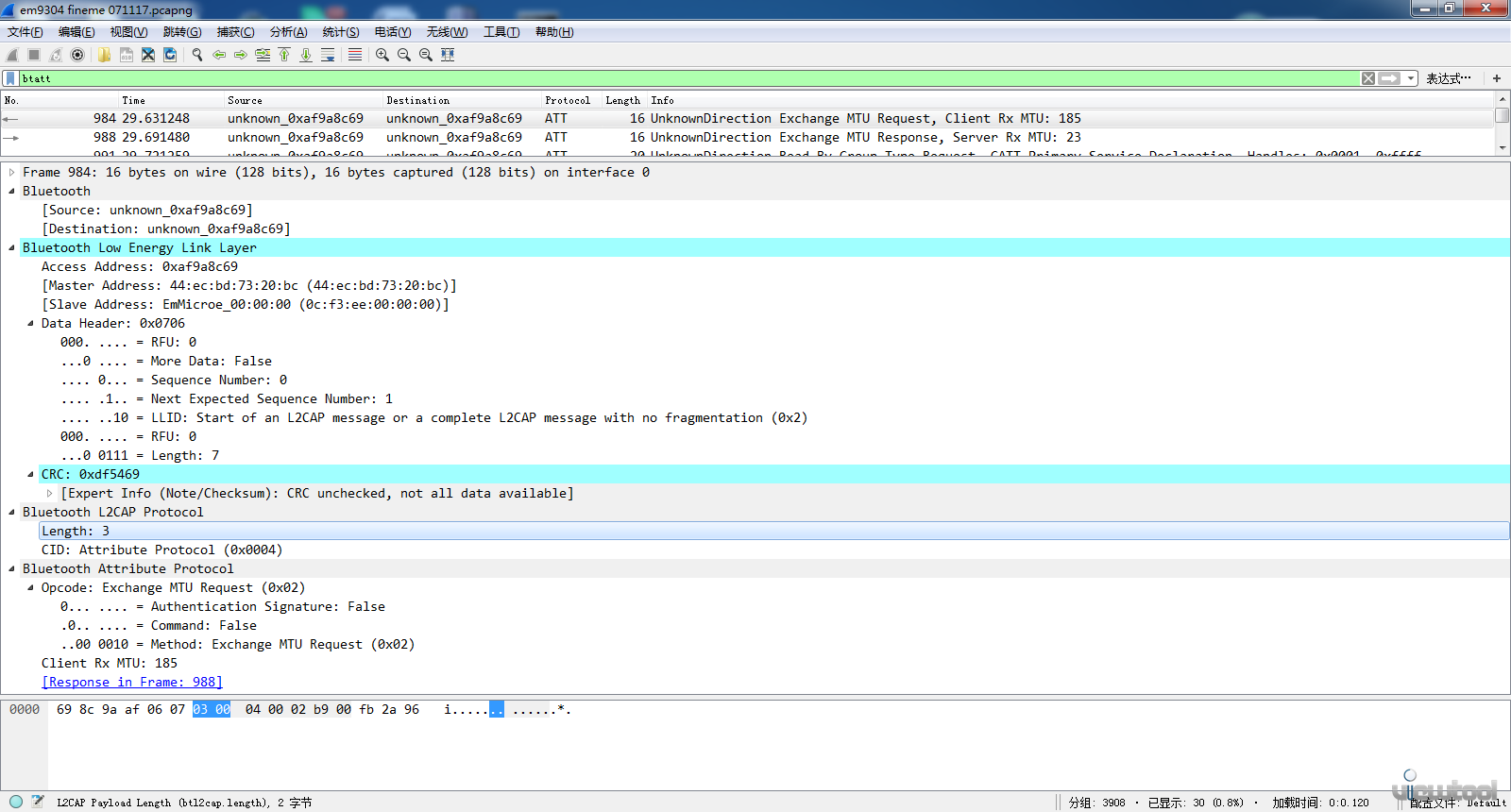

MTU req l2cap size .png

   4) L2CAP 通道號（CID)：channel ID
   CID: Attribute Protocol (0x0004)

     MTU req l2cap channel ID.png

    5) ATT 命令

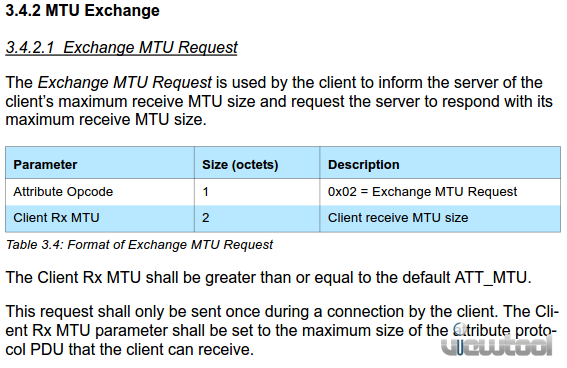

     標準發下：

       MTU REQUEST ATT FORMAT.png
     實際數據包：

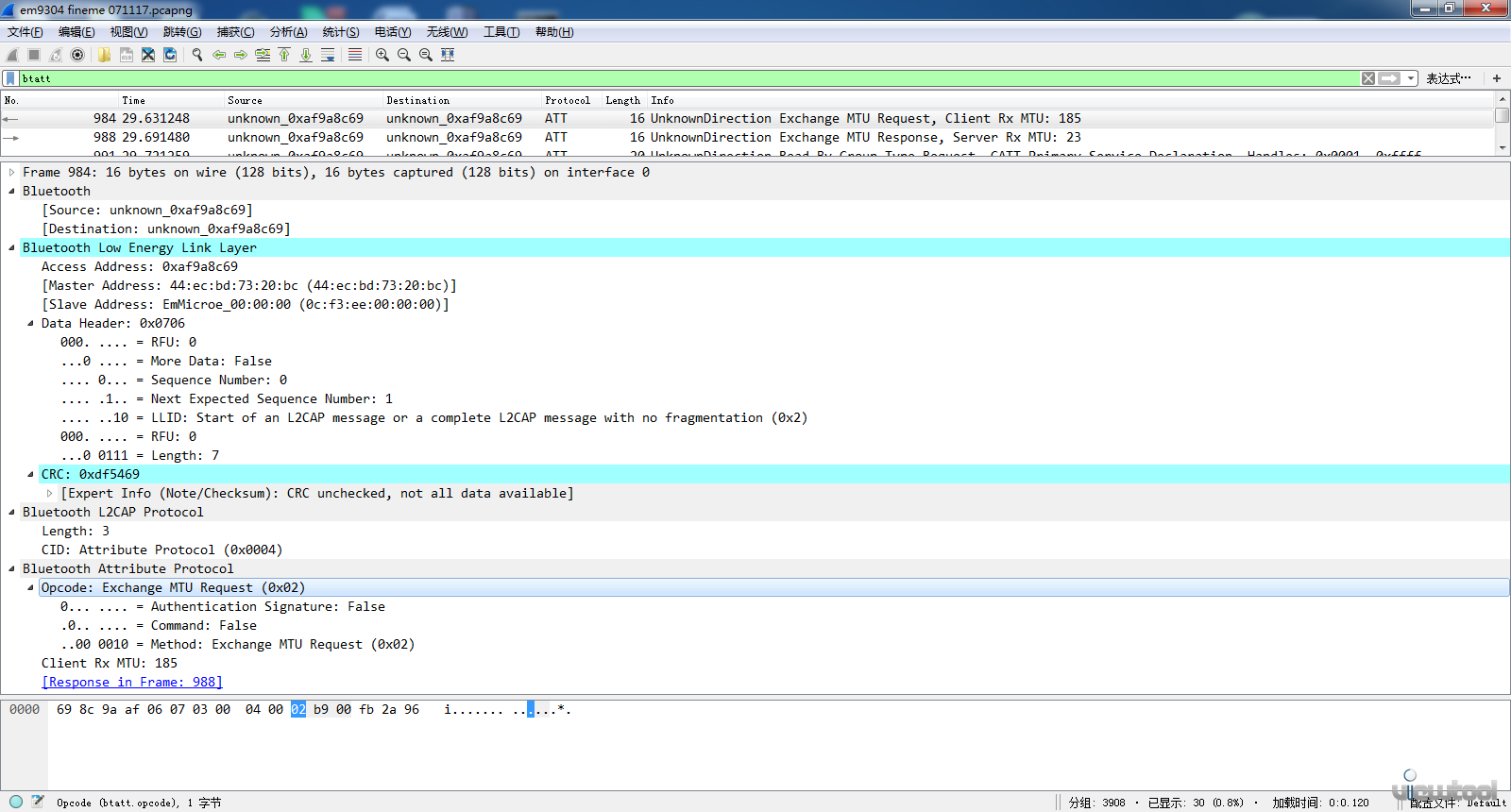

    Opcode: Exchange MTU Request (0x02)
    0... .... = Authentication Signature: False
    .0.. .... = Command: False
    ..00 0010 = Method: Exchange MTU Request (0x02)

       MTU req l2cap opcode.png

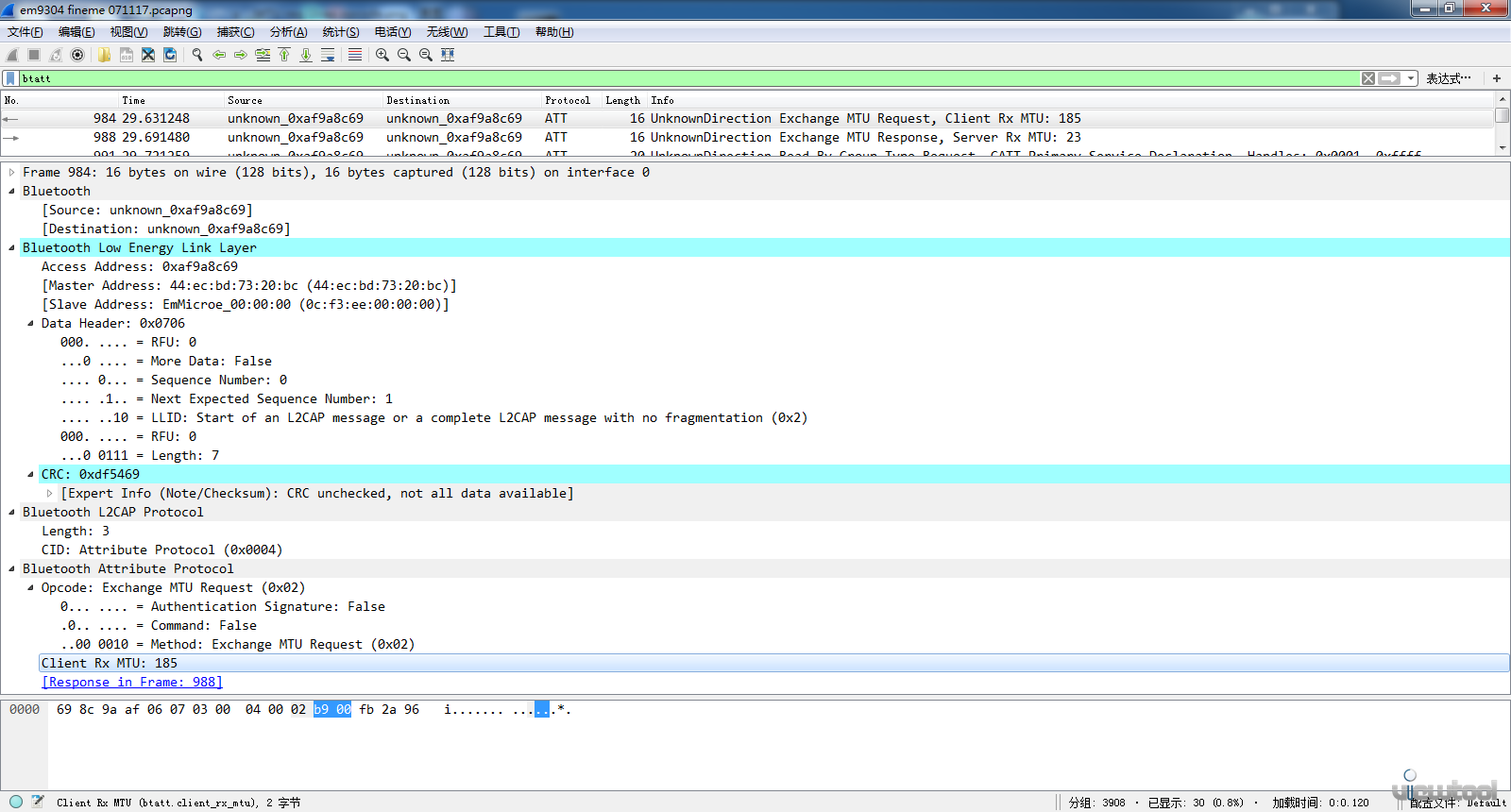

   6) MTU 值 （請求的值）
    Client Rx MTU: 185

     MTU req l2cap MTU value.png

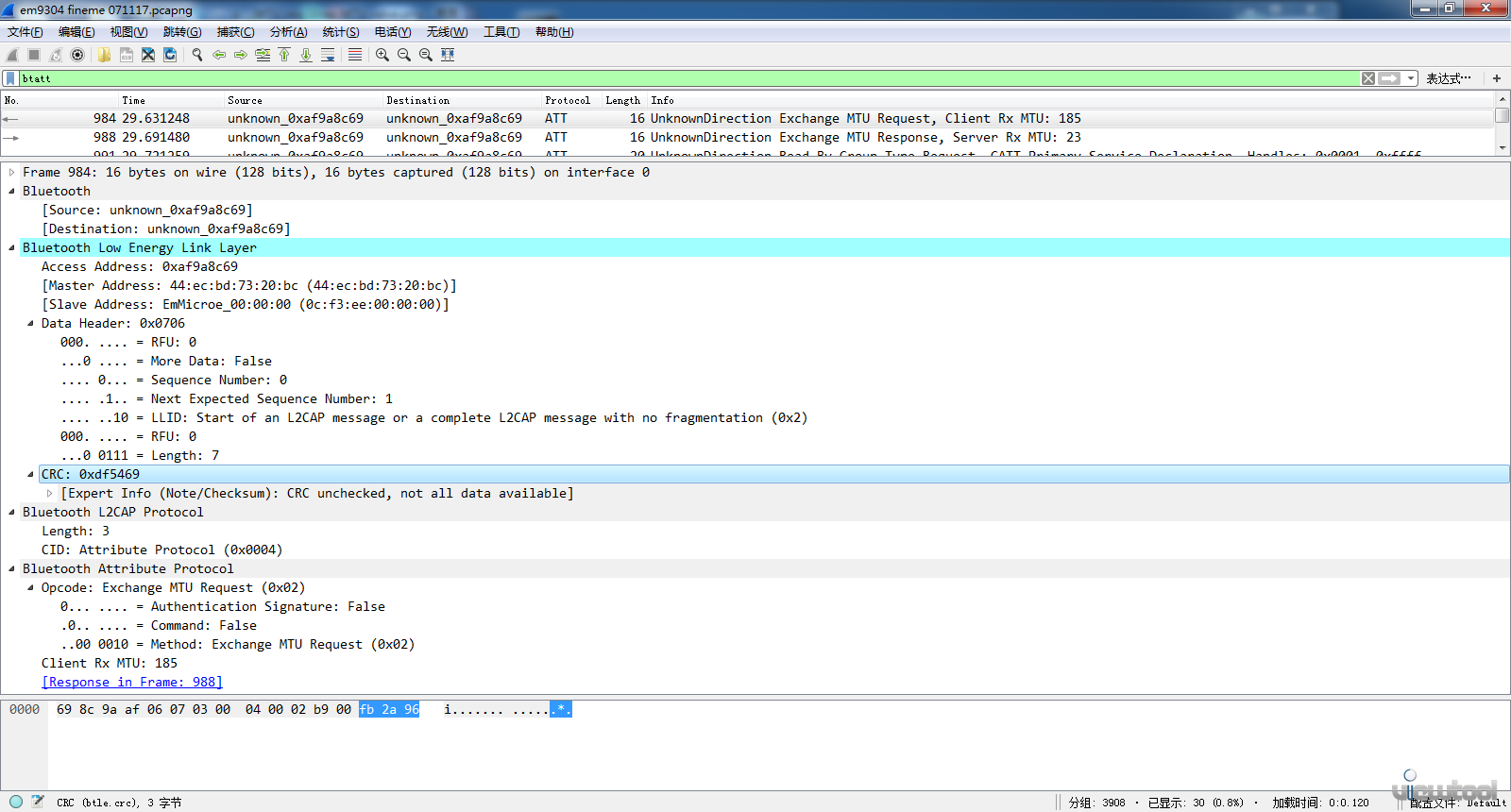

  7) CRC

     MTU req CRC.png

4. MTU 響應（RESPONSE）

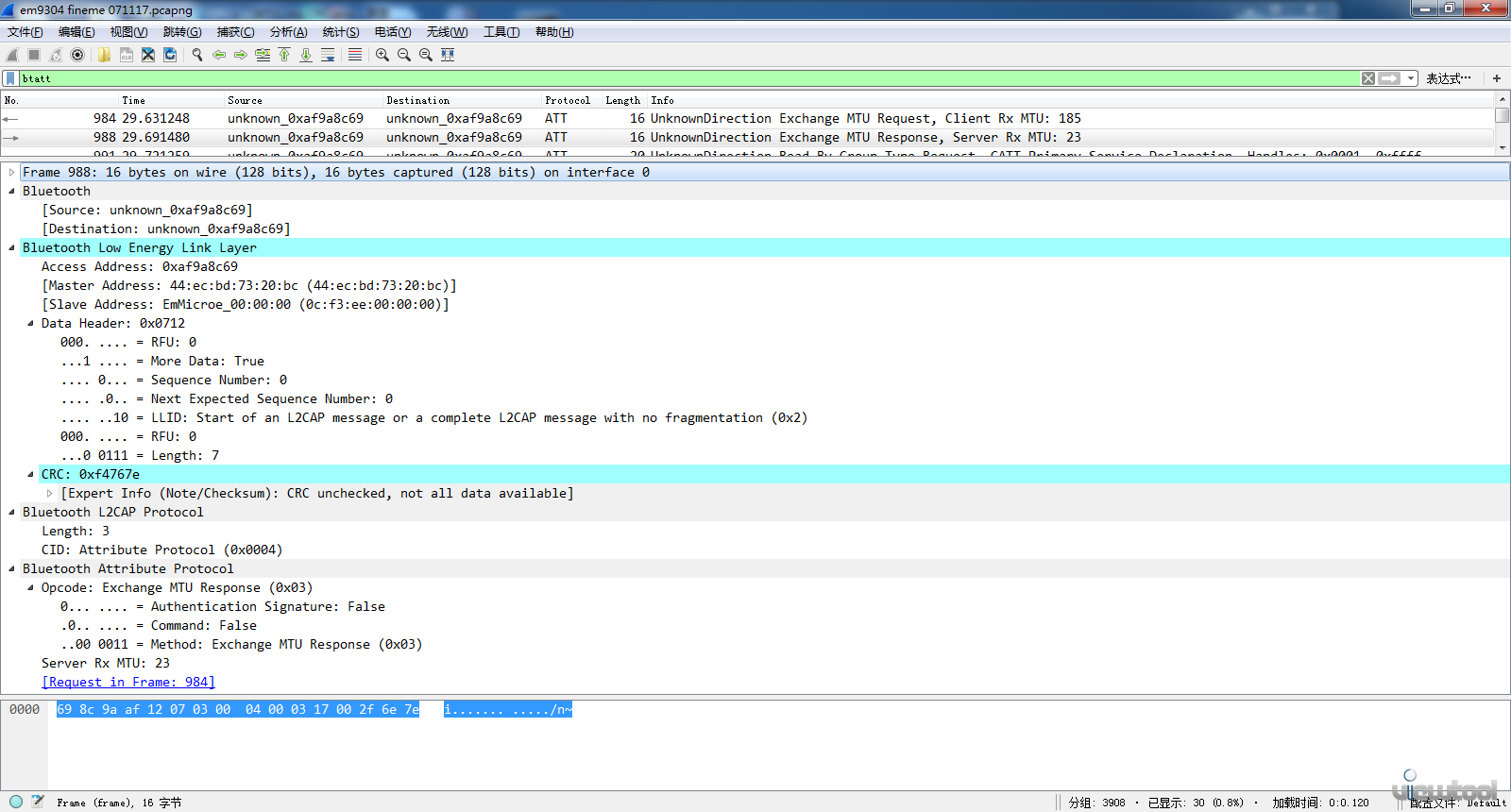

    完整數據包：

     mtu rsp complete.png
    1） 存取地址
    Access Address: 0xaf9a8c69
    固定為4個字節，其值由連接請求數據包指定（詳見“一分鐘讀懂低功耗藍牙連接數據包”）

     mtu rsp access address.png

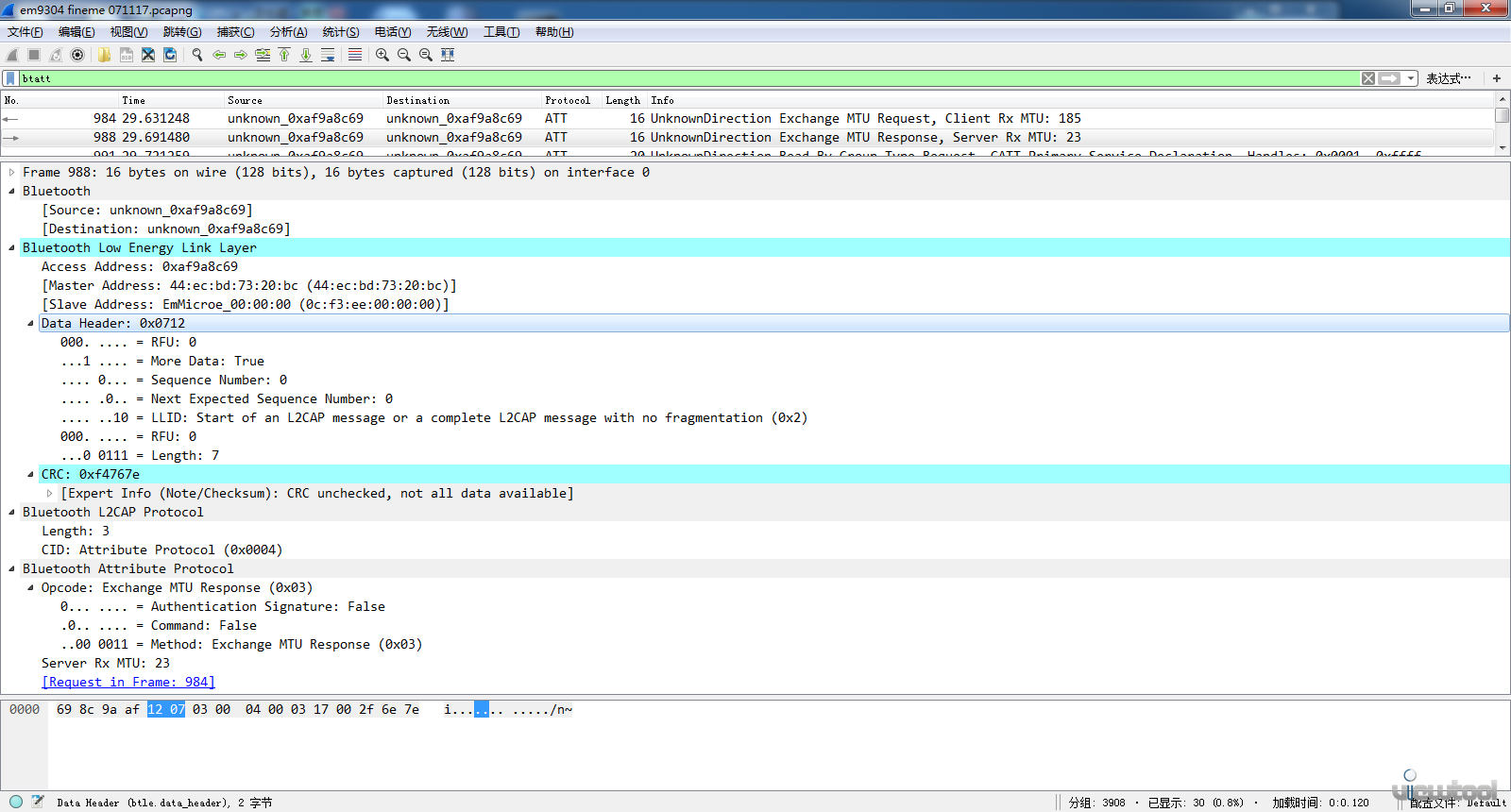

    2. 頭信息
    Data Header: 0x0712    000. .... = RFU: 0
    ...1 .... = More Data: True
    .... 0... = Sequence Number: 0
    .... .0.. = Next Expected Sequence Number: 0
    .... ..10 = LLID: Start of an L2CAP message or a complete L2CAP message with no fragmentation (0x2)
    000. .... = RFU: 0
    ...0 0111 = Length: 7

     mtu rsp header info.png

    3. L2CAP 長度
        解釋同（請求包）。
        Length: 3

        mtu rsp l2cap size.png

    4. L2CAP 通道號
        解釋同（請求包）。
       CID: Attribute Protocol (0x0004)

        mtu rsp l2cap channel ID.png

    5. ATT 命令

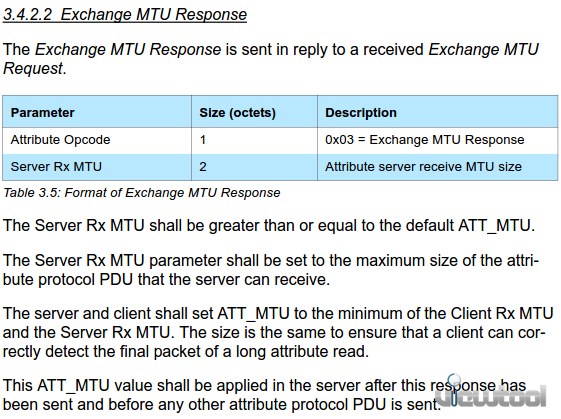

       標準：

        MTU Response ATT FORMAT.png

       實例：
       Opcode: Exchange MTU Response (0x03)    0... .... = Authentication Signature: False
    .0.. .... = Command: False
    ..00 0011 = Method: Exchange MTU Response (0x03)

        mtu rsp opcode.png

     6） MTU 值
      Server Rx MTU: 23

        mtu rsp mtu value.png

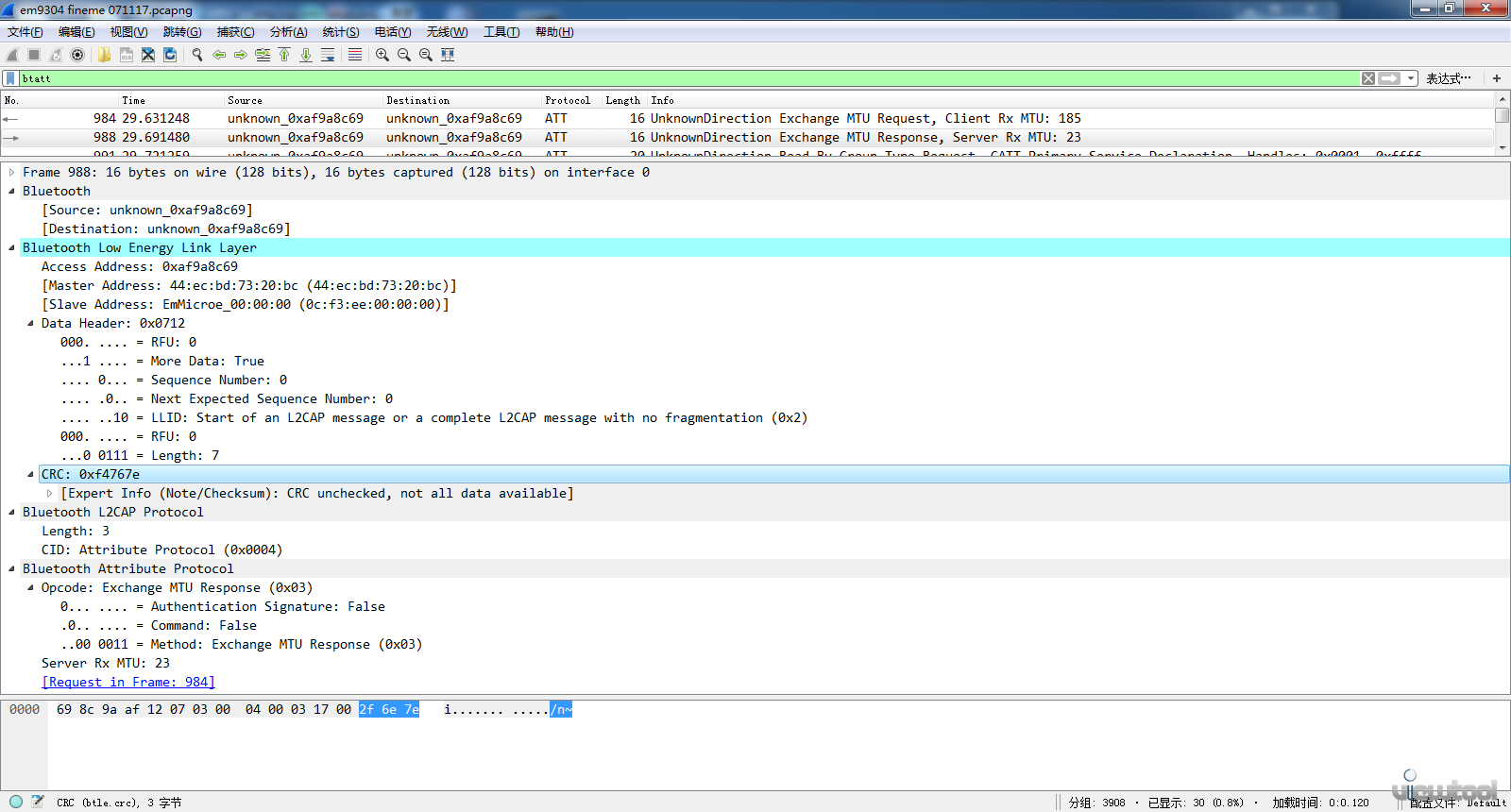

   7）CRC
       CRC: 0xf4767e
    [Expert Info (Note/Checksum): CRC unchecked, not all data available]
