1.1概述

SMEC80ST芯片采用32位智能卡安全內核處理器，芯片系統時鐘15MHz。具有 5KB SRAM、64K程序存儲區域，16K數據存儲區域。SMEC80ST芯片具備高低電壓檢測（VD）、高低頻率檢測（FD）、高低溫度檢測(TD)、光檢測(LD)、電壓毛刺檢測器(GD)、頂層金屬網絡、存儲器數據加密、地址加擾等一系列的安全措施，具有較高的安全性。

SMEC80ST芯片采用 32位智能卡安全內核處理器，用戶可以把MCU中程序一部分關鍵功能、算法代碼下載到SMEC80ST中運行。用戶采用標準C語言編寫程序代碼，采用KEIL C編譯器，編譯并下載到加密芯片中。在實際運行過程中，通過SDQ單線協議通信，獲取加密芯片中運行結果，并以此結果，作為MCU程序運行的輸入數據。因此SMEC80ST成了產品的一部分，而部分關鍵功能或算法在SMEC80ST內部運行，盜版商無法破解，從根本上杜絕了程序被破解的可能。

MCU程序，分為兩部分：一部分是在MCU中，另一部分在SMEC80ST中，當需要用到SMEC80ST中的功能或算法時，MCU向SMEC80ST發送指令，SMEC80ST根據指令，在內部運行，返回結果給MCU。

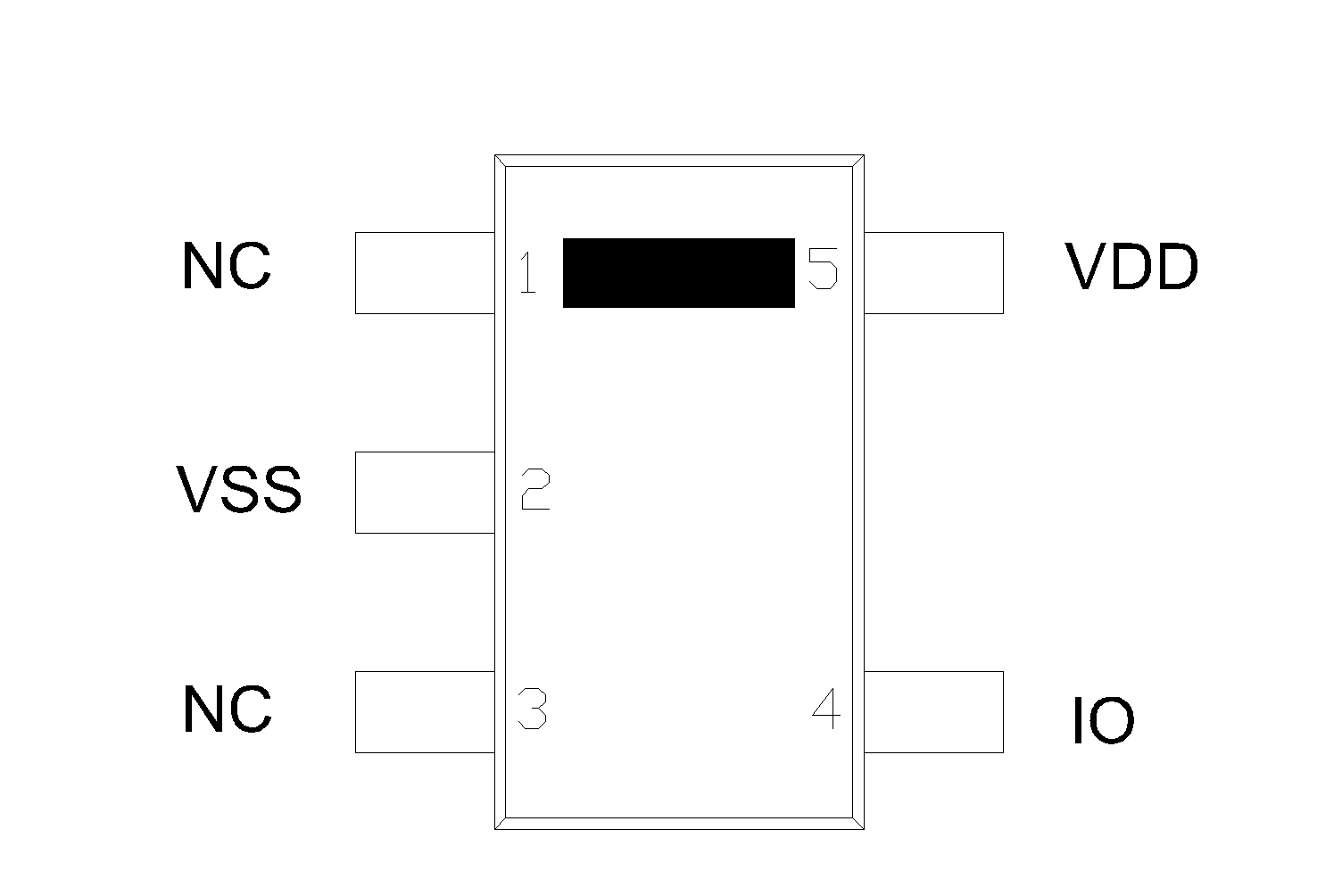

1.2管腳定義



圖：1-2 管腳定義

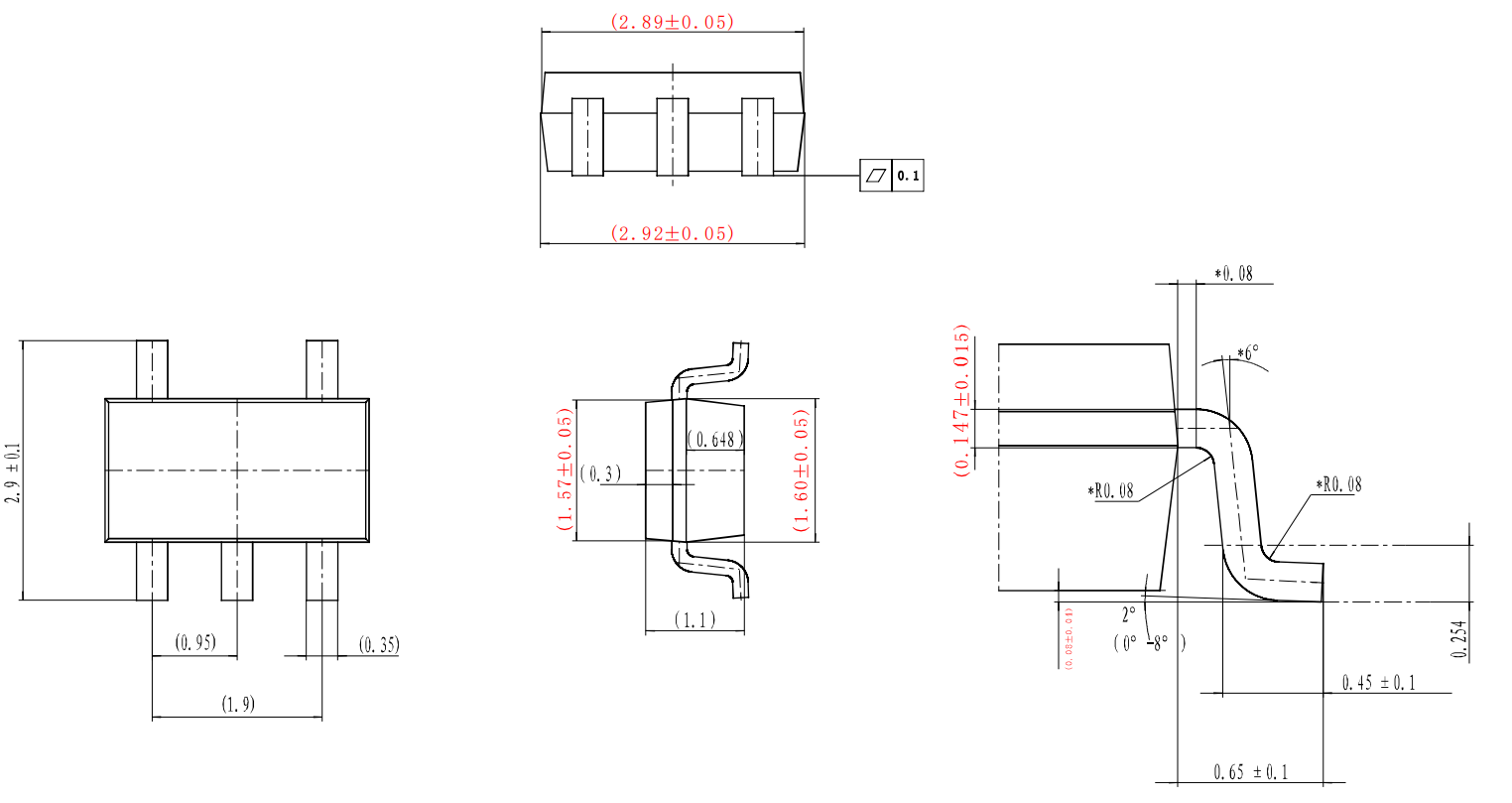

1.3 外形尺寸



圖1-3：外形尺寸

1.4產品特性

? 以最高安全等級的智能卡芯片內核為基礎，具有極高的軟硬件安全性

? 實現客戶關鍵功能或算法代碼下載，用戶可以靈活實現自有知識產權的保護

? 標準SOT23-5封裝形式，器件封裝小

? 單線協議通信，具有接口線少，控制方式簡單等優點

1.4.1硬件特性

? 采用32位智能卡安全內核處理器

? 內部CPU時鐘15MHz，采用精簡指令集

? 硬件ID唯一

? 單線協議通信，最高支持120K bit/s

? 達到 AIS31-P2 標準的真隨機數發生器TRNG

? 5K字節 SRAM

? 64K字節程序區

? 16K字節數據區（0x0000 ~ 0x3FFF），512字節/頁

? FLASH擦寫次數大于10萬次

? 數據保持時間大于 25 年

? 頁擦除時間2 ~ 3ms

? 字節寫時間5 ~ 6.5us

? 工作電壓 1.62V ~ 5.5V

? 工作溫度 -40 ℃ 至 +105 ℃

? 工作電流：典型值1.4mA，最大值2.5mA

? 休眠電流：40uA

? 上電啟動最大時間Tmax = 4ms

? 無需外部時鐘

1.4.2軟件特性

? 支持用戶程序下載，關鍵功能或算法在加密芯片內部實現機制

? 軟件支持DES/AES/SHA1/MD5/SM2/SM3/SM4等加解密算法

? 支持用戶程序遠程加密下載

? 支持密碼比對方式的身份識別機制

? 支持密鑰不出卡，外部認證、內部認證等身份識別機制

? 支持自定義各種安全機制

? 加密方案用戶自己定義，每一個客戶都可以自定義自己的加密方案，破解者無從了解客戶采用的具體加密方案

1.4.3安全特性

? 最高等級的智能卡芯片為基礎，具有處理能力強，安全性高特點。與銀行卡、二代身份證同一安全等級

? 具有金屬防護層，被動屏蔽層（Passive shield），主動屏蔽層（Active shield），探測到外部攻擊后，內部數據自毀

? 存儲器地址加擾設計（Scrambled Bus），程序在存儲器中存儲，物理地址被打亂。不同芯片的地址亂序方式不相同（亂序因子包括：UID、晶振校準參數、硬件指紋等等）

? 存儲器數據加密（Memory Ciphering），即使同一個程序，在不同芯片中，密文不相同（加密因子包括：UID、晶振校準參數、硬件指紋等等）

? 安全監測（Secure Monitor），防止電磁攻擊、激光攻擊、電壓毛刺攻擊、時鐘毛刺攻擊、欠壓攻擊

? 硬件錯誤檢測

? 芯片防篡改設計，序列號唯一

? 硬件隨機數發生器

? 噪音的產生（對邊信道攻擊）

? 具有多種防 SPA/DPA 攻擊安全屬性

? 電壓檢測/溫度檢測/頻率檢測/光檢測/電壓毛刺檢測/電磁屏蔽

? 總線和內存加密

? 能夠抵抗物理侵入式、半侵入式物理攻擊；能檢測和防御故障注入攻擊
