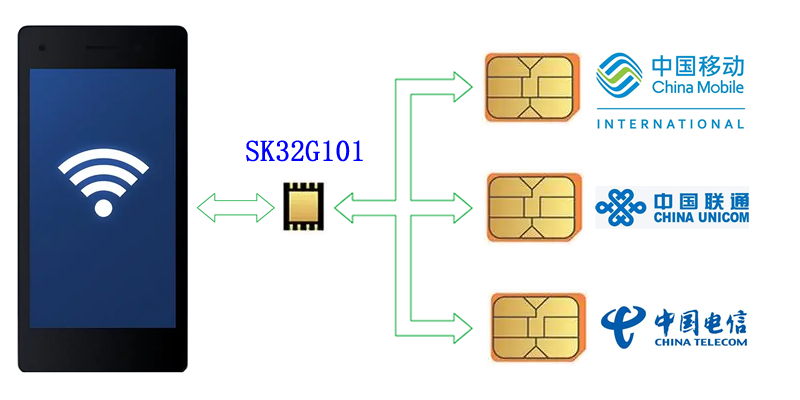

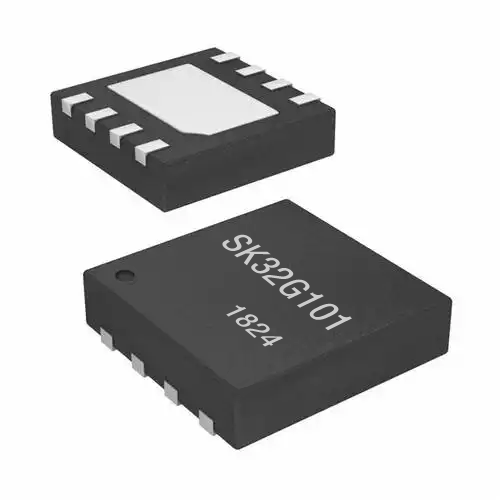

SK32G101采用32位智能卡安全內核處理器，芯片系統時鐘15MHz，具有5KB SRAM、220KB FLASH，支持ISO7816通信，并具有4個GPIO，可同時操作4張SIM卡。SK32G101與讀卡器通信最高支持FIDI=0x97，與SIM卡通信，最高支持FIDI=0x95。
|
CPU l 32位智能卡安全內核處理器,系統時鐘15MHz l Thumb2 指令集 l Little endian 小端模式 l 低功耗設計 l 向量中斷控制器 l 中斷優先級可配置 低功耗系統 l Clock stopped模式，電流40uA 工作范圍 l 工作電壓1.62～ 5.5V l 工作電流<2.5mA l 工作溫度：-25℃～105℃ l ESD：大于4KV 存儲器 l 5KB SRAM l 220KB FLASH l 512字節頁大小 l 頁擦 2ms，字節編程6us，讀周期 50ns l 擦寫次數大于 10 萬次，數據保持時間大于 25 年 定時器 l 高級定時器,支持7816外部CLK計數，支持系統時鐘定時/計數 |
7816從接口 l 支持 8～2048 分頻比，最高支持FIDI=0x97 l 兼容 ISO/IEC 7816 T＝0/1 協議 l 支持正反向約定可配置 l 奇偶校驗方式可配置 l 支持 A/B/C 類 GPIO l 4個GPIO，可用于SIM卡通信 l 與SIM卡通信，最高支持FIDI=0x95 安全性 l 采用32位智能卡安全內核處理器 l AIS31-P2 標準的真隨機數發生器 l 支持存儲器訪問權限保護機制 l 電壓檢測/溫度檢測/頻率檢測/光檢測/電壓毛刺檢測等安全傳感器 l 有源屏蔽層 l 存儲器地址加擾 l 存儲器數據加密 支持標準 l ETSI TS 102 221 (Class A, B, C) l EMV 2000 l ISO 7816
|

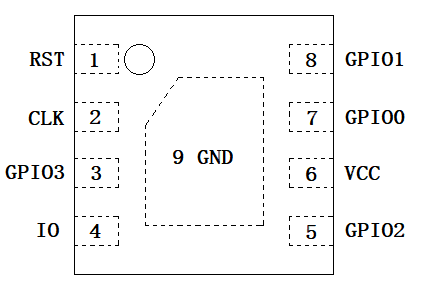

SK32G101芯片為DFN8封裝，有9個管腳，中間的第9腳為地。
圖1 DFN8 封裝示意圖(TOP View)
管腳描述如表 1 所示：
|
管腳編號 |
管腳名 |
管腳特性 |
描述 |
|
1 |
RST |
復位 |
7816復位輸入信號，低電平有效，帶上拉電阻 |
|
2 |
CLK |
I |
7816時鐘輸入信號，1－10MHz ，占空比 40-60% |
|
3 |
GPIO3 |
IO |
GPIO3，雙向IO，上電默認為GPIO輸入 |
|
4 |
IO |
IO |
7816 IO，雙向數據線，內部上拉 |
|
5 |
GPIO2 |
IO |
GPIO2，雙向IO，上電默認為GPIO輸入 |
|
6 |
VCC |
電源 |
1.62~5.5V 電源輸入 |
|
7 |
GPIO0 |
IO |
GPIO0，雙向IO，上電默認為GPIO輸入 |
|
8 |
GPIO1 |
IO |
GPIO1，雙向IO，上電默認為GPIO輸入 |
|
9 |
GND |
地 |
電源地 |

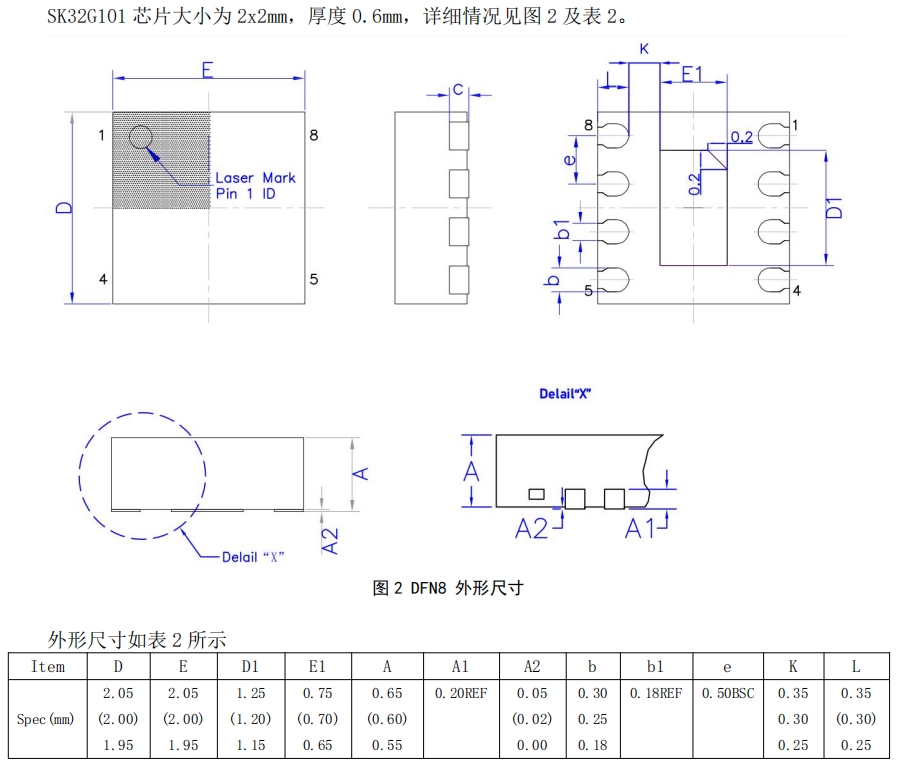

SK32G101芯片大小為2x2mm，厚度0.6mm，詳細情況見圖2及表2。
