本事例程序提供了兩部分的代碼：
???? 1.?SMEC98SP加密芯片的代碼；
???? 2.?外部MCU的代碼。

? 事例提供了MCU借助于加密芯片來保護方案不被外界破解的典型例子。開發者可以根據自己的需求，定義出適合自己的加密方案。

1.?獲取SMEC98SP的UID號

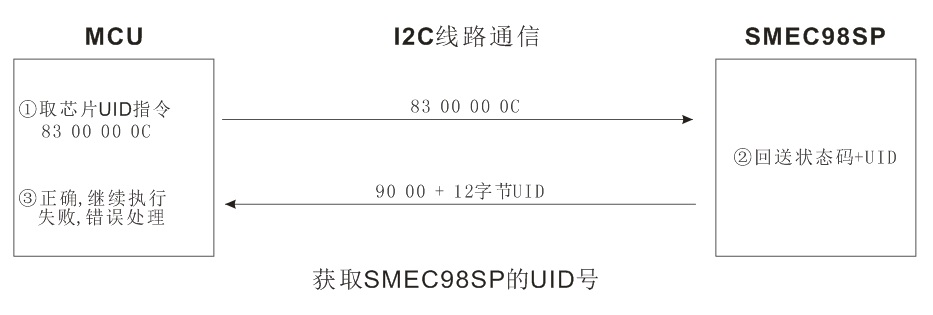

事例程序提供了通過I2C通訊獲取SMEC98SP加密芯片的12字節硬件ID號的方法。
利用此ID號，可以拓展一些應用，如：一卡一密等，即每個芯片可以設計成不一樣的密鑰，而只需一套主密鑰。
一卡一密的設計，可借用金融PBOC卡的密鑰分散概念來設計，即：利用主密鑰，對芯片ID做3DES運算，并將運算結果作為該卡的密鑰。
示意圖：
?
2.?產生MCU及加密芯片的隨機數
SMEC98SP加密芯片具有硬件隨機數發生器，本例程提供了獲取SMEC98SP隨機數的方法。
一般的單片機很少有硬件隨機數發生器，所以我們針對不同類型的MCU設計了不同的隨機數產生方式：
?具有A/D數模轉換的MCU隨機數的產生：
利用ADC懸空引腳（通過讀取懸空模擬針腳值）產生隨機數種子，再將該隨機數種子，與MCU的UID和加密芯片的UID作運算（異或運算）, 使得即使相同情況下，使用不同的MCU或加密芯片，其隨機數種子也不相同。

??3.?驗證PIN
PIN碼原理：MCU和加密芯片分別存放著相同的PIN碼，MCU運行時，可以通過I2C發送PIN碼給加密芯片進行驗證，如果PIN碼相同，且返回結果與預期一致，則認為加密芯片合法，否則認為加密芯片非法，而停止工作。
您可以利用SMEC98SP的UID，將PIN碼驗證優化一下，如：可以將每個加密芯片的PIN碼設計成跟UID相關，MCU先獲取SMEC98SP的UID，然后計算出對應的PIN碼值，再進行驗證，再判斷與預期是否一致。
優點：PIN碼驗證實現簡單，不需要添加額外的算法代碼。
缺點：PIN碼會在I2C線路上傳輸，容易被攻擊者監聽并破解。也可被攻擊者跳過“真值點”攻擊。
安全程度：★★

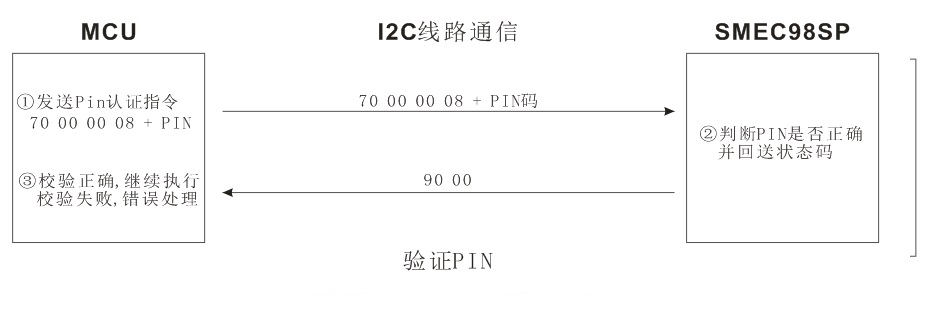

示意圖：

?? 4.?內部認證

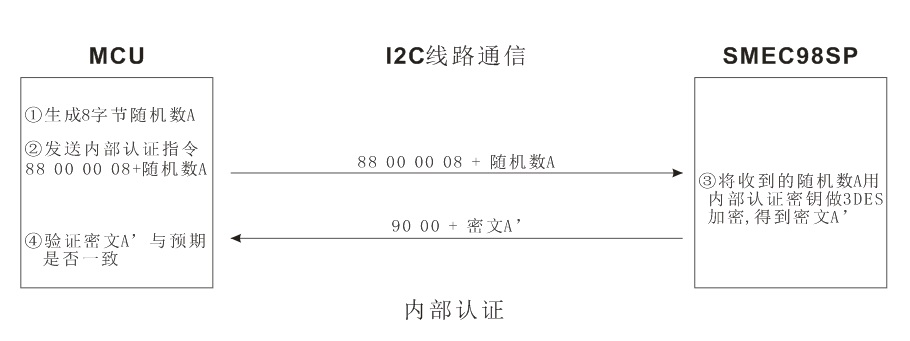

內部認證原理：MCU向SMEC98SP發送8字節隨機數, SMEC98SP用內部認證密鑰將隨機數進行3DES加密后回送給MCU, 由MCU判斷回送數據的合法性。
優點：密鑰不會在線路上傳輸，不怕攻擊者監聽I2C通訊數據。
缺點：密鑰值會存放在MCU中，如果攻擊者將MCU解密，并仿真調試，有可能找出該密鑰。也可被攻擊者跳過“真值點”攻擊。
安全程度：★★★★
示意圖：
?
?

5.?外部認證

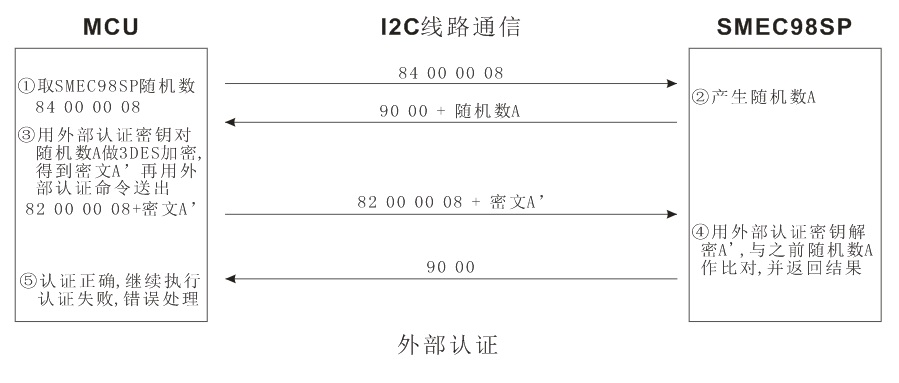

外部認證原理：MCU先獲取SMEC98SP的8字節隨機數, 然后MCU用外部認證密鑰對隨機數做3DES加密，再將密文送給SMEC98SP，然后由SMEC98SP判斷該密文的合法性。
優點：密鑰不會在線路上傳輸，不怕攻擊者監聽I2C通訊數據。
缺點：密鑰值會存放在MCU中，如果攻擊者將MCU解密，并仿真調試，有可能找出該密鑰。也可被攻擊者跳過“真值點”攻擊。
安全程度：★★★★
示意圖：

?

6.?SHA1哈希算法認證
SHA1哈希算法認證原理：SHA1為一種摘要算法，就是把任意長度的輸入，通過散列算法，變換成固定長度（32字節）的輸出，該輸出就是摘要值。
哈希算法具有單向性，即通過一組輸入數據，可以得到一組固定長度的輸出（摘要），但通過輸出，是不可以還原輸入值。
SHA1利用這種特性，可以將輸入數據前面的一部分作為密鑰值，分別存放于MCU及加密芯片中。MCU在做SHA1算法認證時，只需將部分?jǐn)?shù)據傳給加密芯片，由SMEC98SP內部再將“密鑰值”+ “輸入數據”一起做SHA1運算，并回送“摘要值”，MCU再判斷跟預期的值是否一致，實現SHA1算法認證。
優點：密鑰不會在線路上傳輸，不怕攻擊者監聽I2C通訊數據。密鑰長度及每次輸入數據長度可以變化
缺點：密鑰值會存放在MCU中，如果攻擊者將MCU解密，并仿真調試，有可能找出該密鑰。也可被攻擊者跳過“真值點”攻擊。
安全程度：★★★★

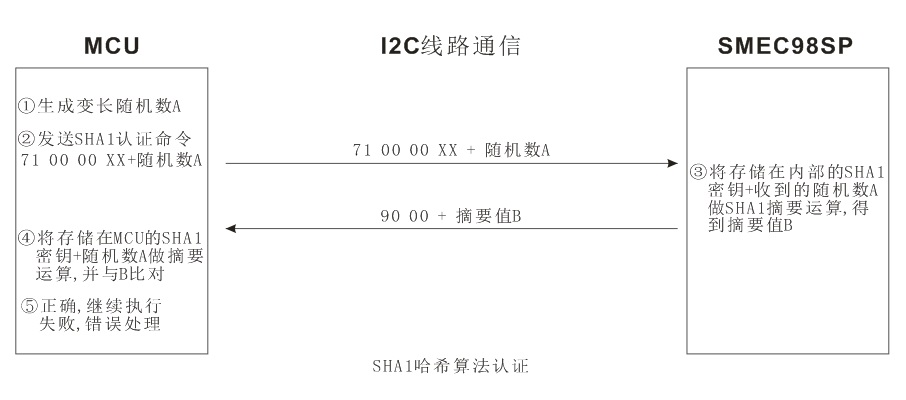

示意圖：

???

7.?關鍵算法放在加密芯片內

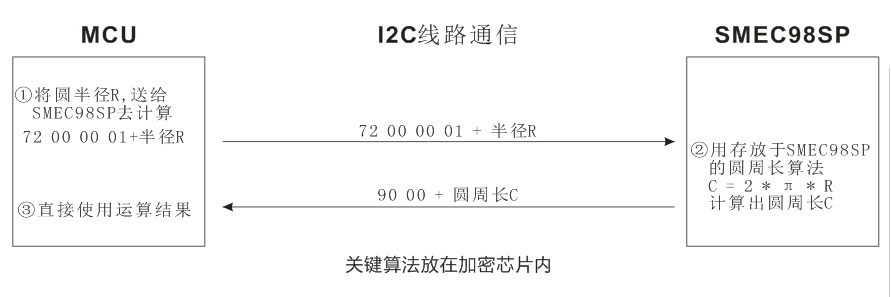

將 MCU 中的一部分關鍵代碼，放入加密芯片中運行，當需要用到SMEC98SP中的算法時，由MCU 向SMEC98SP 發送指令，SMEC98SP 根據指令，在內部運行，返回結果給MCU。數據在I2C線路上傳輸,可以使用過程密鑰加密的方式傳輸。
我們例程中寫了一個算圓周長的簡單示例，具體實現如下：
1． 加密芯片中存儲算圓周長關鍵算法(周長C = 2 *π* R)
2． 由 MCU 發送算圓周長指令：72 00 00 01 03 （R = 03）
3． 加密芯片根據 R 值，利用周長公式，算出周長0x12，返回給MCU。
優點：關鍵算法在加密芯片中，即使MCU 被破解，并被理解反匯編代碼，也無濟于事。
缺點：暫無
安全程度：★★★★★
示意圖：

?

8.?構造算法

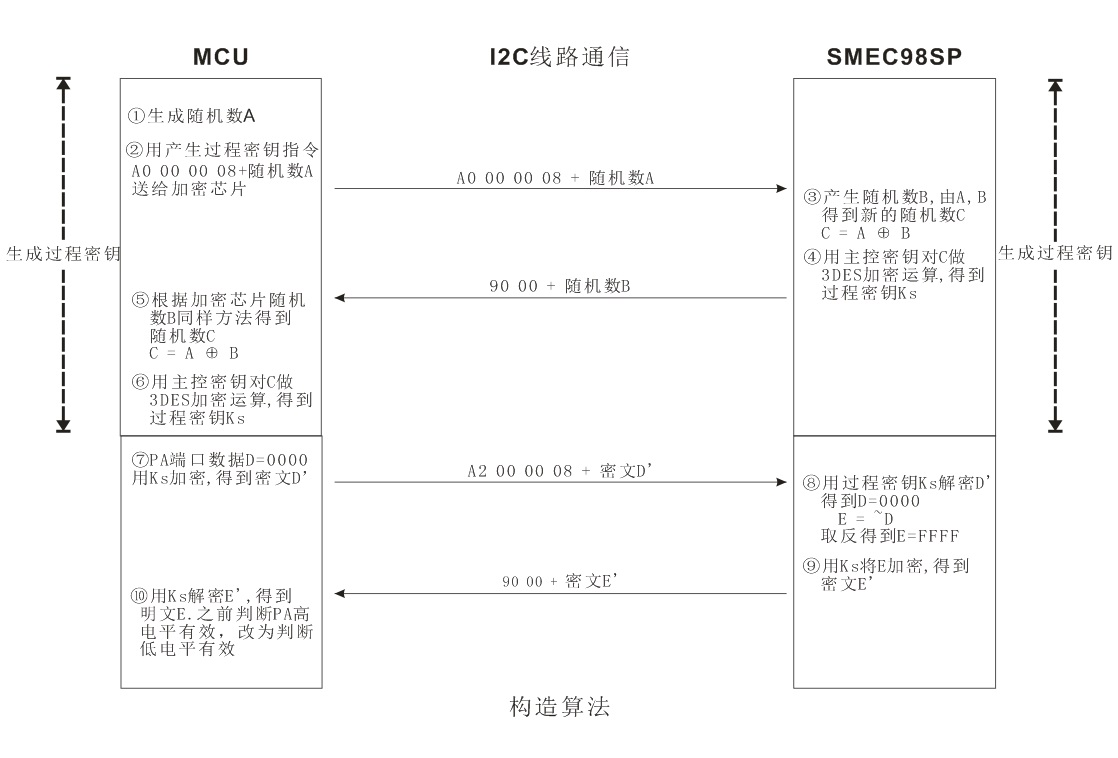

針對很多控制類需求，沒有"關鍵算法"可以存放在加密芯片中，例程中構造了一個算法：取PA端口數據2字節，用過程密鑰加密后，送給SMEC98SP，再由SMEC98SP解密后取反，再由過程密鑰加密回送給MCU。這樣就“構造”出一個算法。
如PA = 0x0000， 用過程密鑰加密送給SMEC98SP， SMEC98SP解密后得到0x0000， 取反后為0xFFFF， 再用過程密鑰加密給MCU，主控MCU解密后得到0xFFFF。這樣， 判斷IO口數據方式，只要跟之前相反就可以. 比如說PA0 高電平才做的動作， 調用了這個函數后，則判斷PA0為低電平去做。
由于每次上電，過程密鑰是臨時產生的， 并且是變化的，這樣即使PA口數據相同，在線路上通訊的數據也是不同的，而MCU程序又是基于"運算結果"而工作的，從而增加了破解難度，可以防止"真值點"攻擊。
優點：數據被過程密鑰加密傳出，即使相同數據，每次在線路上傳輸?shù)膬?nèi)容也不一樣。
缺點：畢竟是“構造”出來的算法，算法復雜度不高。攻擊者拿到MCU的匯編代碼后，仿真調試，還是有可能將構造算法逆推。
安全程度：★★★★☆
示意圖：
?
9.?密文讀數據
SMEC98SP內部有24K字節程序區及8K字節數據區域。其中8K字節的數據區域可以設計成自由度寫，也可以設計成需要一定權限（如驗證PIN，內部認證等）才能讀寫，還可以設計成密文方式讀寫。

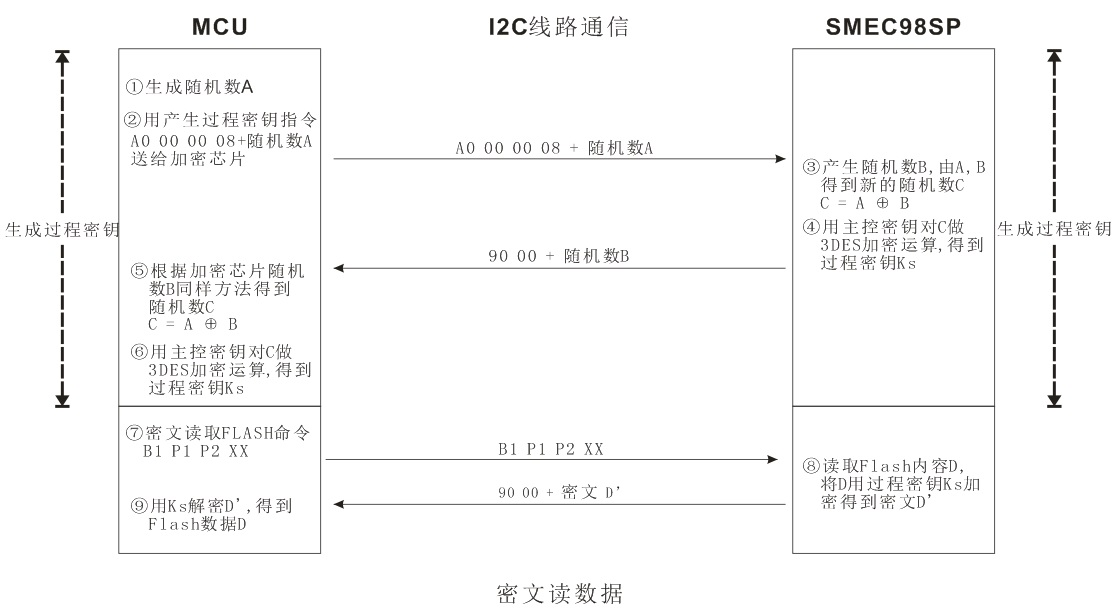

樣例中，設計了利用過程密鑰密文讀取數據方法。由于過程密鑰每次是變化的，這樣即使是相同的數據，每次讀出來，在線路上傳輸?shù)膬?nèi)容也是不一樣的。
優點：數據被過程密鑰加密傳出，即使相同數據，每次在線路上傳輸?shù)膬?nèi)容也不一樣。
缺點：密鑰值會存放在MCU中，如果攻擊者將MCU解密，并仿真調試，有可能找出該密鑰。
安全程度：★★★★
示意圖：
?
10.?讀數據
事例程序提供了明文讀取SMEC98SP中8K數據區域的方法，樣例中數據的起始地址是以字節為單位。開發者可以根據自己的情況，決定是否允許讀取數據或者讀取數據的相關權限。

?11.?寫數據
事例程序提供了明文寫SMEC98SP數據區域的方法，樣例中數據的起始地址是以字節為單位。開發者可以根據自己的情況，決定是否允許寫入數據或者寫入數據的相關權限。

?名詞解釋：
DES算法

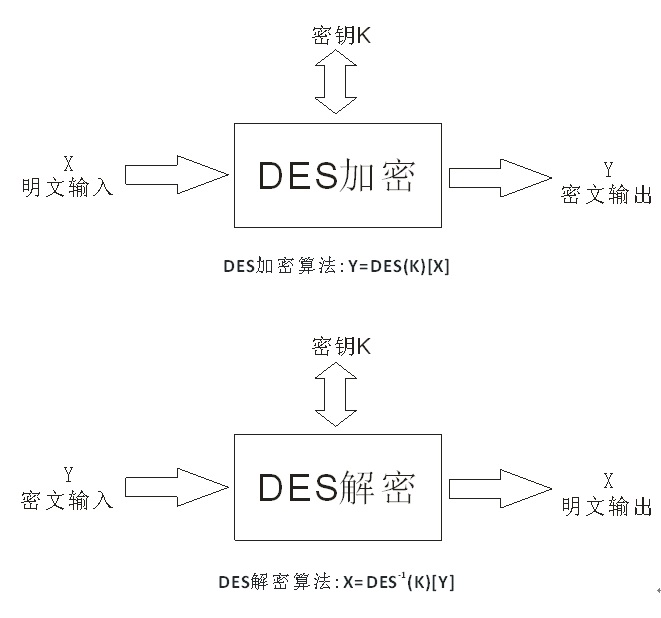

DES算法是一種比較傳統的加密方式，其加密運算、解密運算使用的是同樣的密鑰，信息的發送者和信息的接收者在進行信息的傳輸與處理時，必須共同持有該密碼（稱為對稱密碼），是一種對稱加密算法。DES是安全性比較高的一種算法，除了窮舉外，沒有其他方法可破解。DES—密鑰長度為8字節，數據為8字節。

???
??3DES算法

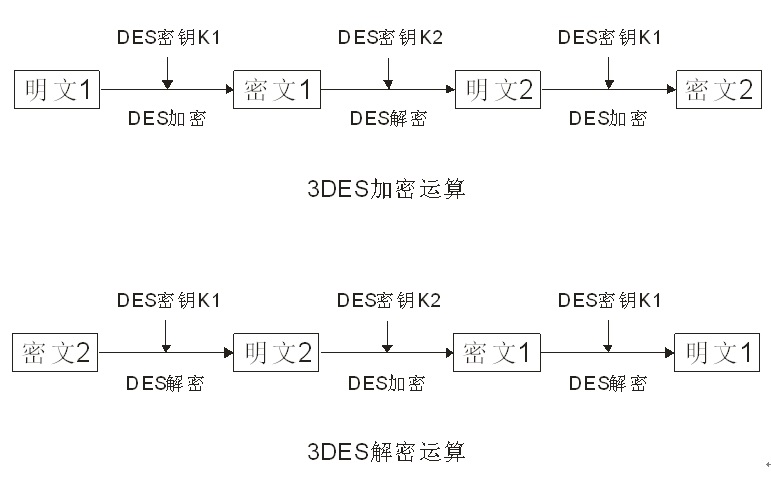

3DES是針對DES算法密鑰過短、而改進的一個措施，被稱為“3DES”。其實是通過執行3次DES來達到增加密鑰長度和安全。3DES—密鑰長度為16字節，數據為8字節。
?
過程密鑰
過程密鑰是一種會話密鑰(session key)，是在使用過程中，基于主密鑰而臨時生成的加解密密鑰，會話結束后，過程密鑰失效。

?密鑰分散
密鑰分散算法簡稱Diversify，是指將一個雙長度的密鑰MK，對分散數據(也叫分散因子，如：卡號等)進行處理，推導出一個雙長度的密鑰DK。
推到DK左半部分的方法是：
1、將分散因子的最右8個字節作為輸入數據；
2、將MK作為加密密鑰；
3、用MK對輸入數據進行3DES運算；
推到DK右半部分的方法是：
1、將分散因子的最右8個字節求反，作為輸入數據；
2、將MK作為加密密鑰；
3、用MK對輸入數據進行3DES運算；
這樣MK根據分散因子，可以得到分散密鑰DK。但根據DK，卻無法得到MK。
