三網合一（分身卡）開發方案

三網合一SIM卡（分身卡），是指一張SIM卡同時支持移動、電信、聯通三大運營商網絡，無需擔憂網絡信號差，即可實現三大運營商全網覆蓋。

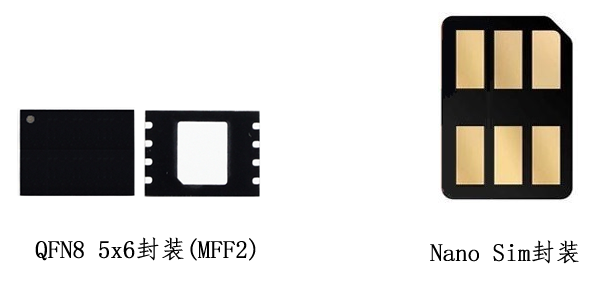

一、封裝形式

三網合一SIM卡，通常有2種封裝形式：

1. QFN8 5x6封裝(MFF2)。主要應用于物聯網設備，需要二次貼片生產。

2. Nano SIM封裝。即可應用于物聯網，也可用在手機上，作為普通SIM卡使用。不需要考慮二次貼片，但需要考慮成品厚度。

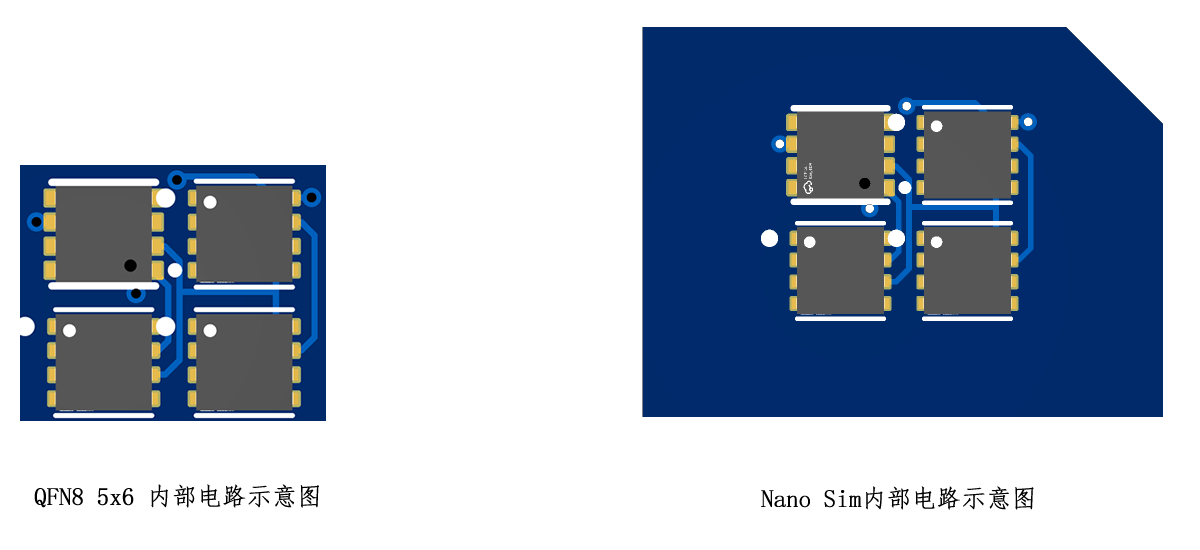

二、硬件構成



三網合一卡內部器件由3個運營商的貼片卡和1個主控MCU芯片組成。

運營商的貼片卡，是移動、聯通、電信三大運營商發行的貼片卡，也是SIM卡，外觀為QFN 2x2封裝，有資費，可以正常打電話和上網。

主控MCU芯片，起橋梁的作用。ME并不直接與卡片通信，而是與主控MCU芯片通信，由主控MCU將ME的指令，轉發給所選擇的卡片，并將返回?cái)?shù)據返回給ME。

三、工作原理

每一個時間點，只會有1張SIM卡與MCU通信。三網合一卡的主控MCU內部有Flash，存儲了當前使用的是哪一張，當ME讀取ICCID、IMSI時，MCU會把這些指令，發送給對應的SIM卡，并將SIM卡的ICCID、IMSI轉發給ME。ME會把這些數據，發送給網絡，由網絡發起對該SIM卡的入網鑒權。ICCID、IMSI、鑒權數據的響應等，都是來自運營商的卡片，只是通過了主控MCU的轉發而已。

MCU另外還會建立自己的STK菜單，通過STK菜單，用戶可以手動切換當前使用的SIM卡；MCU也可以對ME發起主動式命令（Proactive command），查詢當前網絡的信號強度，如果信號強度，低于某一數值，則切換成下一張SIM卡；也可由平臺側，發起AT指令，進行SIM卡的切換操作。切換SIM卡后，MCU會重新存儲當前的SIM卡編號，并要求ME對卡片重新復位（Proactive command實現，不需要插拔卡），完成重新入網的操作。

MCU一方面充當橋接芯片的作用，把需要入網操作相關的APDU命令，轉發給SIM卡；另一方面，充當管理SIM卡的作用，決定是否需要進行切換SIM卡操作。

四、主控MCU選擇

首先，主控MCU芯片本身得是SIM卡芯片。SIM卡芯片都具有硬件的ISO7816接口，可以根據外部CLK的頻率不同，采用不同的速率通信。與UART不同的是，ISO7816需要外部時鐘，外部時鐘頻率范圍1 ~ 5M。初始通信時(ATR階段)，372個CLK為一個ETU，然后可由ME發送PPS，改變速率，如TA1 = 0x96時，16個CLK為一個ETU。如果主控MCU沒有硬件的ISO7816接口，就需要軟件模擬7816通信，軟件模擬的通信會不穩定，因?yàn)橥獠繒r(shí)鐘是變化的(1 ~ 5M)，不同的ME提供的時鐘可能不同。

其次，主控MCU芯片，需要有多個GPIO，用于與運營商卡片通信。主控MCU除了自身作為SIM卡外，還需要操作3家運營的卡，并與之通信。

再則，主控芯片面積需要足夠小，外圍器件足夠少。如果MCU面積太大，或者外圍器件過多，要將主控MCU與3家運營商的貼片卡，合封成一個芯片，將很難實現。



中巨偉業的SK32G101智能卡芯片，具有220K的Flash、5K的RAM、硬件7816接口及4個GPIO等，中巨偉業提供了完整的三合一卡源代碼和SDK開發包，已經把與ME、SIM卡通信的底層代碼寫好，開發者直接調用就可以。SK32G101與SIM卡通信，最高支持FIDI=0x95，與ME通信，最高支持FIDI=0x97。

五、切換SIM卡技術方案

切換SIM卡，按照切換方式分，可分為手動切換和自動切換：

1. 手動切換 可以通過STK菜單，進行人工選擇，手動切換。

2. 自動切換 通過APDU指令、AT指令、Proactive Command等，實現SIM卡切換。



切換SIM卡，按照切換發的起者，分為平臺側觸發切換和MCU側觸發切換。當SIM卡切換完成，需要由MCU發送REFRESH命令給ME，要求ME對SIM卡重新復位入網。

發送REFRESH過程：

SEND:80F2000C00 ;Status

ASSERT:910B

SEND:801200000B

ASSERT: D009 8103010104 82028182



1. 平臺側觸發切換

優點：平臺側獲取網絡信號非常容易，并且穩定可靠，不會有ME兼容性問題。

缺點：通信模組需要改動，定制。

（1）客戶通過AT指令將APDU切換指令發給卡片。指令格式如下

l 01：切換為聯通

l  02：切換為移動

l  03：切換為電信

l  80：關閉卡片自身切換功能。只處理平臺側發出的切換指令。

l  81：開啟卡片自身切換功能。



（2）客戶通過AT+CLCK="SC",1,"XXXX"指令發送其他控制指令，進行相關操作。“XXXX”是控制指令。對于卡端來說，該AT指令就是卡片的Enable PIN指令。0028000108指令，后面4位相當于PIN值內容。所以需要針對如下特定PIN值做相關操作

l 0100：切換為聯通

l 0200：切換為移動

l 0300：切換為電信

l 8000：關閉卡片自身切換功能。只處理平臺側發出的切換指令。

l 8100：開啟卡片自身切換功能。



（3）客戶通過AT+CSCA="xxxx",145"xxxx"指令發送其他控制指令，進行相關操作?！?/span>XXXX”是控制指令。對于卡端來說，該AT指令就是卡片的更新短信中心號指令。指令流程為：

SEND:00A4080404 7FFF6F42

ASSERT:61XX

SEND:00DC010428FFFFFFFFFFFFFFFFFFFFFFFFFDFFFFFFFFFFFFFFFFFFFFFFFF0491XXXXFFFFFFFFFFFFFFFFFFFFFF

指令中XXXX字段需要兩兩反轉寫入，即用戶采用0100設置，指令中的內容為1000。例子如下：

00DC010428FFFFFFFFFFFFFFFFFFFFFFFFFDFFFFFFFFFFFFFFFFFFFFFFFF04911000FFFFFFFFFFFFFFFFFFFFFF。

l 0100：切換為聯通

l 0200：切換為移動

l 0300：切換為電信

l 8000：關閉卡片自身切換功能。只處理平臺側發出的切換指令。

l 8100：開啟卡片自身切換功能。



2. MCU側觸發切換

優點：通信模組無需改動

缺點：ME種類繁多，并非所有的ME都能很好的支持Proactive command

（1）卡片6F7E（LOCI）文件最后一個位置更新狀態字節內容進行判斷

SEND:00A4080404 7FFF6F7E

ASSERT:61XX

SEND:00D600000B FFFFFFFFFFFFFFFFFFFFXX

指令中“XX”為位置更新狀態?！?/span>XX”的b3b2b1位，定義為：

000:Updated

001:not Updated

010:PLMN not allowed

011:Location Area not allowed

當“XX”的b3b2b1位，不為“000”和“001”時，就可以由MCU發起SIM卡切換



（2）MCU用 “RUN AT COMMAND”向ME發送AT命令：AT+CSQ，獲取網絡信號強度，如果網絡信號強度低于預設值，就可以由MCU發起切換。

SEND:80F2000C00 ;Status

ASSERT:9118

SEND:8012000018

ASSERT: D016 8103013400 82028182 050353544B 280641542B435351



SEND:801400002381030134000202828103010029150D0A2B4353513A2032352C39390D0A0D0A4F4B0D0A

ASSERT:9000

ME回應：+CSQ:<rssi>,<ber>。若信號rssi低于20，就由MCU發起SIM卡切換。



（3）MCU用 “SET UP EVENT LIST” 命令，要求ME監控“位置狀態事件”，當位置狀態發生變化，ME就會通知SIM卡。位置狀態信息中含有網絡信息，當無網絡時，就可由MCU發起SIM卡切換。



（4）MCU用 “PROVIDE LOCAL INFORMATION” 命令，請求 ME 給 SIM 卡發當前本地信息，獲取“網絡測量結果”。若測量值低于預設值，則由MCU發起SIM卡切換。

平臺側



在實際開發過程中，一般會用工具（邏輯分析儀、7816協議監聽設備等）監聽ME和MCU之間的通信。另外，為了模擬無信號環境，通常會把ME放入屏蔽箱中。然而在監聽的同時，卻很難屏蔽手機信號（監聽設備會起天線作用，導致信號無法屏蔽）。那么可以在MCU內部的Flash，存儲APDU日志，替代工具監聽。存儲的APDU日志，可通過專用指令，由讀卡器讀出。

六、STK命令

STK(SIM卡應用工具箱)，是在原SIM卡被動式的操作系統上，衍生出的SIM卡主動交互式的操作系統。它提供的機制，允許SIM卡中的應用與支持該應用的ME進行交互操作，即支持SIM卡與ME之間的主動式對話，從而使移動用戶擁有個人化附加業務。

從 ME 到 SIM 卡的通信使用 T=0 的協議。該協議中，ME 總是向 SIM 卡發起命令，沒有 SIM 卡發起與 ME 通信的機制。這就限制了 SIM 卡引入請求 ME 支持 SIM 卡新特性的可能，ME 可以事先知道 SIM 卡應該采取什么動作。主動式 SIM 卡命令采用 T=0 協議，但增加了一個新的狀態響應字 SW1。這個狀態響應和正常結束(’90 00’)的意思相同，而且可以和大多數允許正常結束的命令一起使用，同時也允許 SIM 卡向 ME 發出信息發送的提示，ME使用 FETCH 功能查出是什么信息。

主動式SIM卡通過在SIM卡業務表中激活主動式SIM卡業務進行標識。在SIM卡初始化期間， ME發出TERMINAL PROFILE命令用于標識支持主動式SIM卡。然后ME根據輪詢間隔命令確定的時間間隔，向SIM卡發送STATUS命令。

STK相關的4條命令：

1. TERMINAL PROFILE，告知SIM卡手機對STK的支持能力。初始化SIM卡的過程中發給SIM卡。



2. ENVELOPE，手機發送數據或者事件給SIM卡。





3. FETCH， 手機從SIM卡獲取命令

SIM 卡可以發送一系列主動式 SIM 卡命令，命令如下：

— CLOSE CHANNEL，請求ME關閉專用數據通道。

— DISPLAY TEXT，在顯示屏上顯示文本或圖標。

— GET CHANNEL STATUS，請求ME返回所有可用數據通道的當前狀態。

— GET INKEY，向屏幕發送文本或圖標，要求返回單個字符響應。

— GET INPUT，向屏幕發送文本或圖標，要求返回一個響應。

— GET READER STATUS，提供附加讀卡器和已插入的附加卡信息。

— LANGUAGE NOTIFICATION，通知ME目前在SIM卡應用工具箱中文本所使用的語言。

— LAUNCH BROWSER，要求ME的瀏覽器能解釋與URL相關的內容。

— MORE TIME，不要求ME有任何操作，命令的目的是申請更多的處理時間。

— OPEN CHANNEL, 請求ME啟用命令參數所設定的數據通道。

— PERFORM CARD APDU,請求ME向附加卡發送一APDU命令。

— PLAY TONE，請求ME通過耳機、聽筒或其他揚聲器發出聲音。

— POLL INTERVAL，協商在空閑模式期間ME向SIM卡發送STATUS命令的頻率。

— POWER OFF CARD，用于結束與附加卡之間的會話過程。

— POWER ON CARD，用于啟動與附加卡之間的會話過程，并且返回所有的ATR字節。

— PROVIDE LOCAL INFORMATION，請求ME將本地信息傳遞給SIM卡，例如(MCC+MNC)。

— RECEIVE DATA, 請求ME返回給SIM卡專用數據通道的接收數據。

— REFRESH，請求ME執行SIM卡的初始化過程，命令可使ME復位SIM。

— RUN AT COMMAND，向ME發送一AT命令，并且返回給SIM卡此AT命令的響應。

— SELECT ITEM，SIM卡提供一套菜單項目列表供用戶選擇。

— SEND DATA, 請求ME在專用數據通道上發送SIM卡提供的數據。

— SEND DTMF，在呼叫建立時請求ME發出DTMF(雙音多頻)聲音。

— SEND SHORT MESSAGE，向網絡發送短消息或SMS-COMMAND。

— SEND SS，向網絡發送SS請求。

— SEND USSD，向網絡發送USSD字符串。

— SET UP CALL，建立呼叫。

— SET UP EVENT LIST，SIM卡為ME提供一事件列表。

— SET UP IDLE MODE TEXT，為ME提供一字符串用作空閑模式文本。

— SET UP MENU，SIM卡提供一套菜單添加到ME原有的菜單結構中。

— TIMER MANAGEMENT，要求ME管理一定時器(啟動，停止，取當前值)。



4. TERMINAL RESPONSE: 手機返回SIM卡執行主動式命令的結果



七、Proactive SIM 命令獲取網絡信號強度

SIM卡可以發起主動式命令，獲取網絡信號相關信息，詳細資料，請參閱GSM11.14規范。

1. PROVIDE LOCAL INFORMATION，請求ME將本地信息傳遞給SIM卡

此命令請求 ME 給 SIM 卡發當前本地信息。目前這些信息限于：

— 位置信息（移動國家代碼、移動網絡代碼、位置區代碼、當前服務小區的 ID 號）；

— ME 的 IMEI；

— 網絡測量結果和 BCCH 信道列表；

— 當前日期、時間和時區；

— 當前 ME 語言設置；

— Timing Advance。



2. RUN AT COMMAND，向ME發送一AT命令，并且返回給SIM卡此AT命令的響應。

SIM使用此命令向ME發送AT命令，就像是由連接的TE發起的一樣。然后ME應在終端響應中向SIM返回AT響應。

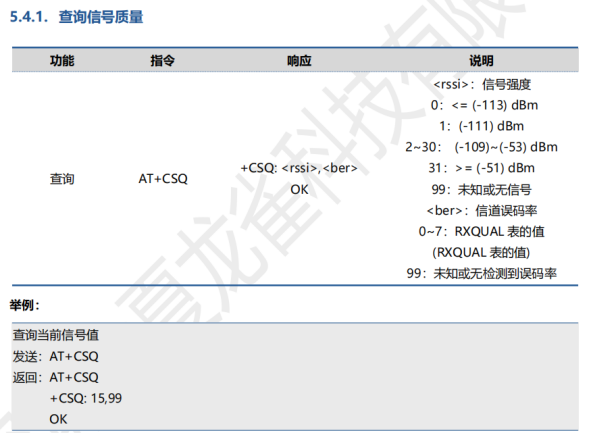

AT指令：AT+CSQ

響應：+CSQ: <rssi>,<ber>

查詢網絡信號強度，<rssi>:信號強度



3. SET UP EVENT LIST，此命令提供一套事件集，此事件集是 ME 應當監視的當前事件列表。

事件列表：

00：MT呼叫；

01：已連接呼叫；

02：呼叫拆線；

03：位置狀態；

04：用戶動作；

05：空閑屏幕可用；

06：讀卡器狀態；

07：語言選擇；

08：瀏覽器終止；

09：數據可用；

0A：數據通道狀態

八、各種手機和通信模塊的TERMINAL PROFILE

ME的種類繁多，各家ME所支持STK/CAT功能各不相同，有一些ME即使是在TERMINAL PROFILE中表明支持的功能，在實際測試時，也不一定有。以下簡單羅列幾種ME的TERMINAL PROFILE。

1. iPhone

FFFFFFFF7F9D00DF BF00001F E2000000C3F0000700016800510100000008028007700603

2. VIVO 5G

FFFFFFFF7F9F00FF FF03021F E2000000C3FB0007041178007101000000380280877C0603

3. 華為暢享

FFFFFFFF7F9F00DF FF00001F E2081106C3C0000000004000510000000018

4. 移遠CAT1模組

3301E8C2110C0007 9C00001F 226000000300000000000000000000000000000000

5. 大夏龍雀CAT1模組

3F01EDE2119C0007 8400001F 4060000043C00000000040



TERMINAL PROFILE中，可用于獲取網絡信號的相關字節及編碼：



第四字節（主動式 SIM 卡命令）：

 BIT8 —— 主動式 SIM 卡命令：提供本地信息（NMR）

 BIT7 —— 主動式 SIM 卡命令：提供本地信息（MCC，MNC，LAC，Cell ID，IMEI）

 BIT6 —— 主動式 SIM 卡命令：SET UP MENU

 BIT5 —— 主動式 SIM 卡命令：SET UP CALL

 BIT4 —— 主動式 SIM 卡命令：SEND USSD

 BIT3 —— 主動式 SIM 卡命令：SEND SS

 BIT2 —— 主動式 SIM 卡命令：SEND SHORT MESSAGE

 BIT1 —— 主動式 SIM 卡命令：SELECT ITEM



第五字節（事件驅動信息）：

 BIT8 —— 事件：讀卡器狀態

 BIT7 —— 事件：空閑屏幕可用

 BIT6 —— 事件：用戶活動

 BIT5 —— 事件：位置狀態

 BIT4 —— 事件：呼叫拆線

 BIT3 —— 事件：呼叫接線

 BIT2 —— 事件：MT 呼叫

 BIT1 —— 主動式 SIM 卡命令：SET UP EVENT LIST



第八字節（主動式 SIM 卡命令）：

 BIT8 —— 第 2 個性能配置參數

 BIT7 —— SET UP CALL 命令中第 2 個α標識符

 BIT6 —— 執行 AT 命令

 BIT5 —— 建立空閑模式文本

 BIT4 —— GET INKEY 命令的二進制選項

 BIT3 —— 主動式SIM卡命令：PROVIDE LOCAL INFORMATION（日期,時間和時區）

 BIT2 —— 主動式 SIM 卡命令：TIMER MANAGEMENT（取當前值）

 BIT1 —— 主動式 SIM 卡命令：TIMER MANAGEMENT（啟動，停止）



第九字節：

 BIT8 —— RFU，bit=0

 BIT7 —— 主動式 SIM 卡命令：LAUNCH BROWSER

 BIT6 —— 主動式 SIM 卡命令：LANGUAGE NOTIFICATION

 BIT5 —— 主動式 SIM卡命令：PROVIDE LOCAL INFORMATION (Timing Advance)

 BIT4 —— 主動式 SIM 卡命令：PROVIDE LOCAL INFORMATION (語言)

 BIT3 —— 主動式 SIM卡命令：PROVIDE LOCAL INFORMATION (BCCH 信道列表編碼)

 BIT2 —— 發送DTMF命令

 BIT1 —— 持續執行 DISPLAY TEXT 命令

九、生產注意事項

QFN8 5x6封裝(MFF2)，因?yàn)樾枰钨N片生產，所以在合封芯片時，可以選擇高溫錫膏。在二次貼片時，高溫錫膏不容易被融化，就不容易導致合封芯片鼓包及內部虛焊。另外，QFN8三合一卡，可能會放入測試座中，寫入數據，所以在切割時，5x6的尺寸，可以稍微的縮小一點，這樣會更容易放入測試座中。

Nano SIM封裝(MP2)，不需要考慮二次貼片生產，但需要考慮成品厚度。Nano SIM厚度一般控制在0.7mm以內，否則很難塞進手機中。在PCB板設計時，盡量選用2層PCB板，PCB板厚度不超過0.2mm。在整體打磨時，不能磨到芯片內部的綁線。
